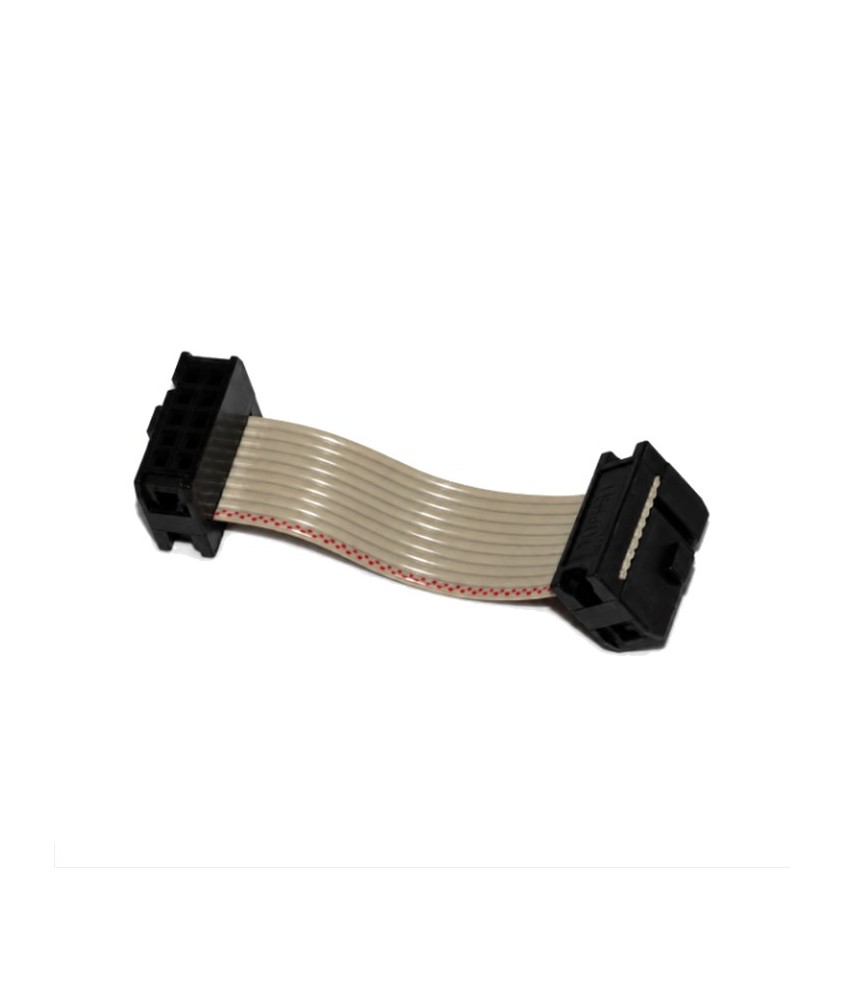

Nappe USB interne Pfaff creative Vision - pièce détachée 413108801

À quoi sert cet accessoire ?

La référence 413108801 est identifiée dans les listes de pièces détachées officielles PFAFF sous le libellé CABLE USB. Elle apparaît sur la planche D des vues éclatées des machines creative vision 5.5 et creative 4.5, au voisinage immédiat du support 412985501, de la carte capteur 412986401 et de la carte USB double 413024401. Il s'agit donc d'une liaison USB INTERNE à la machine, cheminant dans la poignée et le bloc de commande pour relier la carte USB aux prises accessibles à l'utilisateur, et non d'un câble de raccordement de la machine à un ordinateur. Cette pièce se remplace lorsque les ports USB de la machine ne reconnaissent plus la clé de broderie ou lorsque la connexion devient intermittente, un diagnostic qui suppose l'ouverture du capot. Le remplacement relève d'un réparateur agréé et non de l'utilisateur final.

Les points forts

• Pièce d'origine — cote et matière conformes au montage d'usine
• Réparation ciblée — on remplace la pièce, pas l'ensemble complet
• Montage en atelier — prévoir un démontage : ce n'est pas une pièce accessible à l'usage
• Diagnostic à confirmer — faites valider le symptôme avant de commander

Comment l'utiliser

1. Débranchez la machine avant toute intervention.
2. Faites confirmer le diagnostic : plusieurs pièces donnent le même symptôme.
3. Confiez le remplacement à un réparateur : l'accès demande d'ouvrir le carter.
4. Testez sur un ouvrage court avant de reprendre un grand projet.

Caractéristiques techniques

Machines compatibles
